IPアドレスが同じ設備のネットワーク化
崎 洋佑生産ラインの中で IP アドレスが重複する問題を解決
特徴
- 大工場の生産ラインで10年以上の稼働実績
- ネットワーク機器 (ルーター) の NAT 機能で IPアドレスを振り替え
- Ethernet ユニットの追加不要
- 設備 PLC やタッチパネルの IP アドレス変更不要
- PLC、タッチパネル、検査装置など、相手を問わず通信可能
- 盤用クーラー不要、24V があれば追加の電源も不要
- 設備メーカーの工数ほぼゼロ (配線を追加する程度)
ネットワーク機器の仕様
お客さまの状況に応じて最適な MikroTik 製品 (ルーター) を選定しています。2025年11月現在、主に利用している機器は以下の通りです。

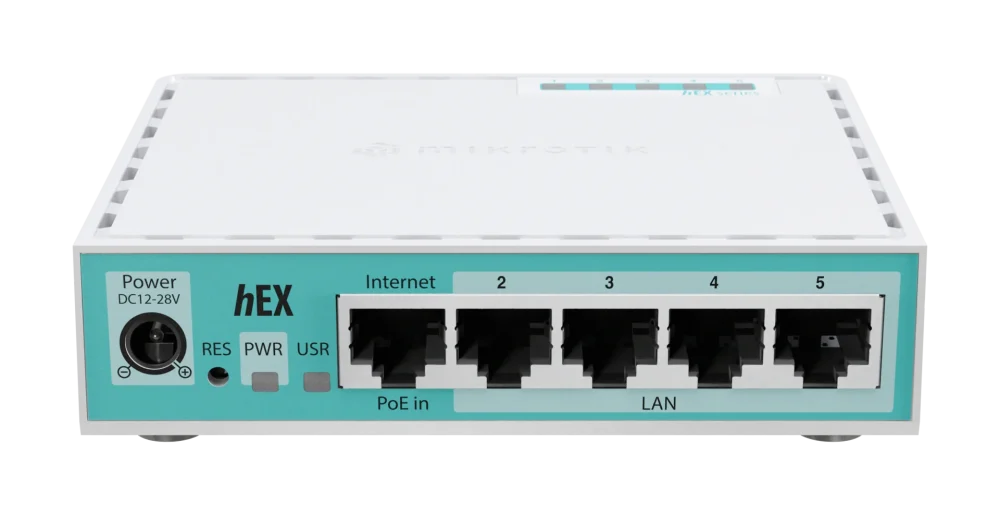

MikroTik hEX
- 1GbE 5ポート
- ルーティング性能 2Gbps 以上
- IPsec 性能 180Mbps 以上
- 電源電圧 12V ～ 28V
- 動作温度 -40℃ ～ +70℃
- DIN レールブラケットあり

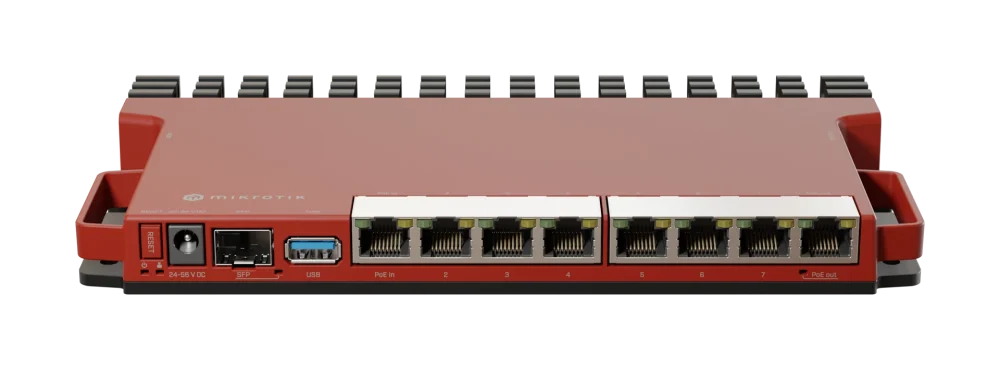

MikroTik L009
- 2.5G SFP 1ポート
- 1GbE 8ポート
- ルーティング性能 1.7Gbps 以上
- 電源電圧 24V ～ 56V
- 動作温度 -40℃ ～ +70℃
- 壁面へのネジ止めに対応

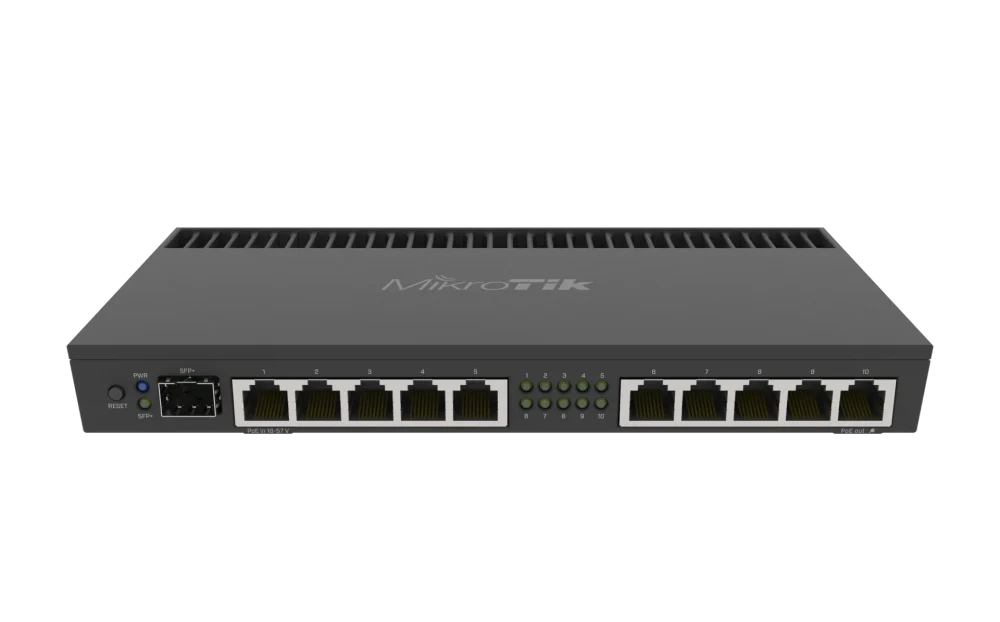

MikroTik RB4011
- SFP+ 1ポート
- 1GbE 10ポート
- ルーティング性能 9.7Gbps 以上
- IPsec 性能 1.2Gbps 以上
- 電源電圧 12V ～ 57V
- 動作温度 -40℃ ～ +70℃
- 1U ラックマウント対応

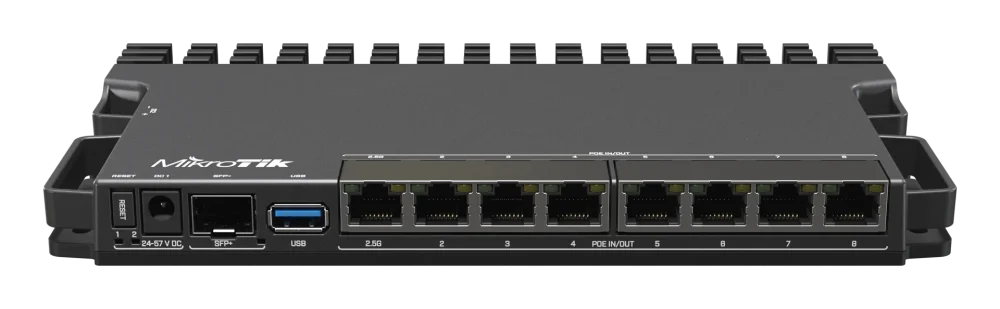

MikroTik RB5009
- SFP+ 1ポート
- 1GbE 10ポート
- ルーティング性能 9.7Gbps 以上
- IPsec 性能 1.2Gbps 以上
- 電源電圧 12V ～ 57V
- 動作温度 -40℃ ～ +70℃
- 1U ラックマウント対応
費用
- ネットワーク設計、設備 PLC の設定と通信確認 5万円 ～ 10万円 (設備 1台 あたり)
- ネットワーク機器 3万円 ～ 6万円 (MikroTik のルーター 1台 あたり)
ネットワーク構築の全体像については「生産ラインのネットワーク化」のページをご確認ください。
